5 causas de vibración en ventiladores industriales y cómo solucionarlas
Un día de trabajo normal en la planta. De repente, un zumbido creciente se extiende por el taller y el suelo comienza a vibrar levemente... La línea de producción está amenazada por una parada no programada. Comienza la búsqueda de la causa y, con ella, el riesgo de alterar el calendario de producción.
¿Le suena familiar? Como demuestra la práctica, en 9 de cada 10 casos el culpable es el desequilibrio del rodete del ventilador. Es un problema que simplemente no puede dejarse seguir su curso.
Los hechos: Un ventilador industrial que funciona con desequilibrio consume 15–25% más de energía eléctrica y puede destruir los rodamientos hasta cinco veces más rápido que en condiciones normales. La vibración continua desgasta silenciosamente los rodamientos, afloja los elementos de fijación y sobrecarga el motor.
En este artículo analizaremos las cinco causas principales de vibración en ventiladores, aprenderemos a diagnosticarlas y estudiaremos los métodos modernos para eliminar el problema.
Causa 1: Desequilibrio del rodete (la más frecuente)
Foto 1. Equilibrado de un ventilador industrial en curso: sensores de vibración montados en los rodamientos, tacómetro láser apuntando al eje y datos de diagnóstico mostrados en la tableta
El desequilibrio es la distribución desigual de masa en el rodete respecto a su eje de rotación. Incluso un pequeño desplazamiento de masa provoca oscilación: parte de la energía del motor no se destina a mover el aire, sino a hacer vibrar la carcasa.
Cómo se desarrolla el desequilibrio:
- Acumulación de material: durante el funcionamiento, el polvo, la suciedad y el producto del proceso se acumulan en los álabes, desplazando el centro de gravedad
- Desgaste o corrosión desiguales: los álabes se desgastan a ritmos diferentes, especialmente en entornos abrasivos
- Trabajos de reparación: reemplazar o reparar con soldadura álabes individuales sin reequilibrar después destruye el equilibrado de fábrica
- Pérdida de pesos de equilibrado: los pesos instalados previamente pueden desprenderse debido a la vibración o la corrosión
Síntomas del desequilibrio:
- Vibración intensa de la carcasa, especialmente apreciable a velocidades más altas
- Zumbido de baja frecuencia transmitido a la cimentación
- Sobrecalentamiento de rodamientos (por encima de 60–70 °C)
- Sustitución frecuente de rodamientos

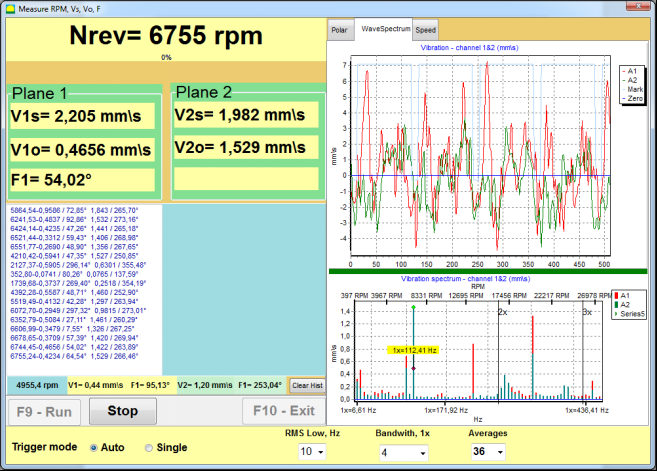

Fig. 1. Diagnóstico del desequilibrio: si la vibración total (V1s) es aproximadamente igual a la vibración a la frecuencia de rotación (V1o), la causa principal es el desequilibrio del rodete
Solución:
Equilibrado dinámico del rodete. Los analizadores de vibraciones portátiles modernos (como el Balanset-1A) permiten equilibrar el rodete en el propio lugar de trabajo, sin desmontar el ventilador.
Foto 2. Análisis de vibraciones con un peso de prueba instalado, velocidad ~2960 rpm
El técnico monta los sensores de vibración en los apoyos de los rodamientos y un sensor óptico de velocidad en el eje. Tras unas pocas mediciones, el instrumento calcula la posición exacta y la masa del peso de corrección. Todo el proceso dura 1–2 horas.
Causa 2: Rodamientos desgastados o dañados
Foto 3. Equilibrado del rodete de un ventilador de extracción: el trabajo se realiza directamente in situ sin desmontar el equipo
Los rodamientos son un componente de importancia crítica en cualquier ventilador. Según las estadísticas, hasta el 80% de los fallos de rodamientos se deben a problemas de equilibrado o alineación. Dicho esto, los rodamientos desgastados pueden ser en sí mismos una fuente de vibración.
Síntomas de rodamientos defectuosos:
- Ruido de alta frecuencia (siseo, zumbido) no relacionado con la frecuencia de rotación
- Temperatura elevada de la carcasa del rodamiento
- La vibración no se reduce tras el equilibrado
- En el espectro de vibraciones aparecen picos a frecuencias no síncronas (BPFO, BPFI, BSF)
Cómo distinguirlos del desequilibrio:
Con desequilibrio, la vibración aparece principalmente a la frecuencia de rotación (1×). Con defectos en los rodamientos, la vibración se produce a las frecuencias características de «rodamiento» que NO son múltiplos de la velocidad del eje.
Solución:
Sustituir los rodamientos. Tras la sustitución es aconsejable realizar el equilibrado, ya que el montaje de rodamientos nuevos puede modificar el equilibrio del sistema.
Diagnóstico de vibraciones del ventilador
Identificaremos la causa exacta de la vibración de su ventilador: desequilibrio, rodamientos, desalineación o resonancia
Solicitar diagnósticoCausa 3: Desalineación del eje
La desalineación se produce cuando los ejes de rotación del eje del ventilador y del eje del motor no coinciden. Esto genera una carga adicional sobre los rodamientos y el acoplamiento y provoca vibración.
Tipos de desalineación:
- Paralela: los ejes son paralelos pero están desplazados
- Angular: los ejes se cruzan en un ángulo
- Combinada: mezcla de ambos tipos (el caso más frecuente)
Síntomas de desalineación:
- Alta vibración a 2× la frecuencia de rotación (segundo armónico)
- Elevada vibración axial (a lo largo del eje)
- Sobrecalentamiento del acoplamiento
- Desgaste acelerado del acoplamiento y los rodamientos
Solución:
Alineación láser de ejes. Los sistemas modernos de alineación láser permiten alinear los ejes con una precisión de centésimas de milímetro. Tras la alineación es aconsejable realizar una medición de vibración de comprobación.
Leer más: Alineación de ejes y por qué el equilibrado no sirve sin ella
Causa 4: Holgura mecánica o daños en la cimentación
La holgura mecánica es la pérdida de rigidez en las uniones estructurales. Sus causas incluyen tornillos de fijación flojos, grietas en la cimentación y holguras excesivas en los asientos de los rodamientos.
Síntomas de holgura:
- Múltiples armónicos en el espectro de vibraciones (1×, 2×, 3×, 4×...)
- El espectro tiene aspecto de «bosque» de picos
- La vibración es inestable de un arranque a otro
- Balanceo o juego visible
Solución:
- Inspeccionar cuidadosamente todas las uniones atornilladas
- Apretar los pernos de anclaje de la cimentación
- Inspeccionar y reparar las grietas en la estructura
- Comprobar los asientos de los rodamientos
Una vez eliminada la holgura, a menudo resulta que esta —y no el desequilibrio— era la verdadera causa de la vibración.
Causa 5: Resonancia estructural
La resonancia se produce cuando la velocidad de funcionamiento del ventilador coincide (o se aproxima) con una de las frecuencias naturales de la estructura. En ese caso, incluso un desequilibrio mínimo genera una vibración extremadamente alta.
Síntomas de resonancia:
- La vibración aumenta bruscamente a una velocidad de rotación determinada
- Cambiar la velocidad en ±100 rpm puede modificar la vibración por un factor de 5–10
- La fase de vibración se desplaza 180° al pasar por la resonancia
- Las lecturas son inestables incluso a velocidad constante
Solución:
El equilibrado dentro de la zona de resonancia es prácticamente imposible por métodos estándar. Es necesario:
- Cambiar la velocidad de funcionamiento del ventilador (cuando sea posible)
- Modificar la rigidez de la estructura (reforzar la estructura, cambiar los apoyos)
- Usar métodos de equilibrado especiales independientes de la fase
Lista de verificación para el autodiagnóstico
Antes de llamar a un especialista, realice una comprobación sencilla:
| Síntoma | Causa probable | Primera acción |
|---|---|---|
| Vibración constante a todas las velocidades | Desequilibrio del rodete | Limpiar el rodete, programar el equilibrado |
| Siseo de alta frecuencia, rodamientos con sobrecalentamiento | Desgaste de rodamientos | Comprobar la temperatura, planificar la sustitución |
| Vibración axial intensa | Desalineación del eje | Comprobar la alineación del acoplamiento |
| Tornillos flojos, grietas | Holgura mecánica | Apretar todas las fijaciones |
| Aumento brusco de vibración a una velocidad concreta | Resonancia | Cambiar la velocidad o reforzar la estructura |
Caso real: planta de hormigón prefabricado
El problema
Equipo: Ventilador de gases de escape de la sala de calderas
Síntomas: Vibración elevada, sustitución de rodamientos cada cuatro meses, mayor consumo de energía
Trabajo realizado
Solución: Equilibrado dinámico del rodete del ventilador de gases de escape in situ (sin desmontaje)
Tiempo de trabajo: 3 horas
Resultados
- Ahorro anual de electricidad: £7,000 (≈ €8,050)
- Vida útil de los rodamientos extendida: de 4 meses a 2 años
- Vibración reducida: de 8 mm/s a 1,2 mm/s
- Amortización del trabajo: 2 meses
Este ejemplo muestra claramente que equilibrar un ventilador no es un coste, sino una inversión altamente rentable en la fiabilidad de su equipo.
Conclusión
La vibración de un ventilador industrial puede tener varias causas. La más frecuente es el desequilibrio del rodete (hasta el 70% de los casos), pero no se pueden descartar el desgaste de rodamientos, la desalineación del eje, la holgura mecánica y la resonancia.
El enfoque correcto es comenzar con el diagnóstico. Los analizadores de vibraciones modernos permiten identificar la causa de la vibración a partir del espectro de la señal. Una vez establecido el diagnóstico, se aplica la solución adecuada: equilibrado, sustitución de rodamientos, alineación o refuerzo estructural.
Eliminar la vibración a tiempo prolonga la vida útil del equipo, reduce el consumo de energía y evita costosas paradas de emergencia en la producción.
